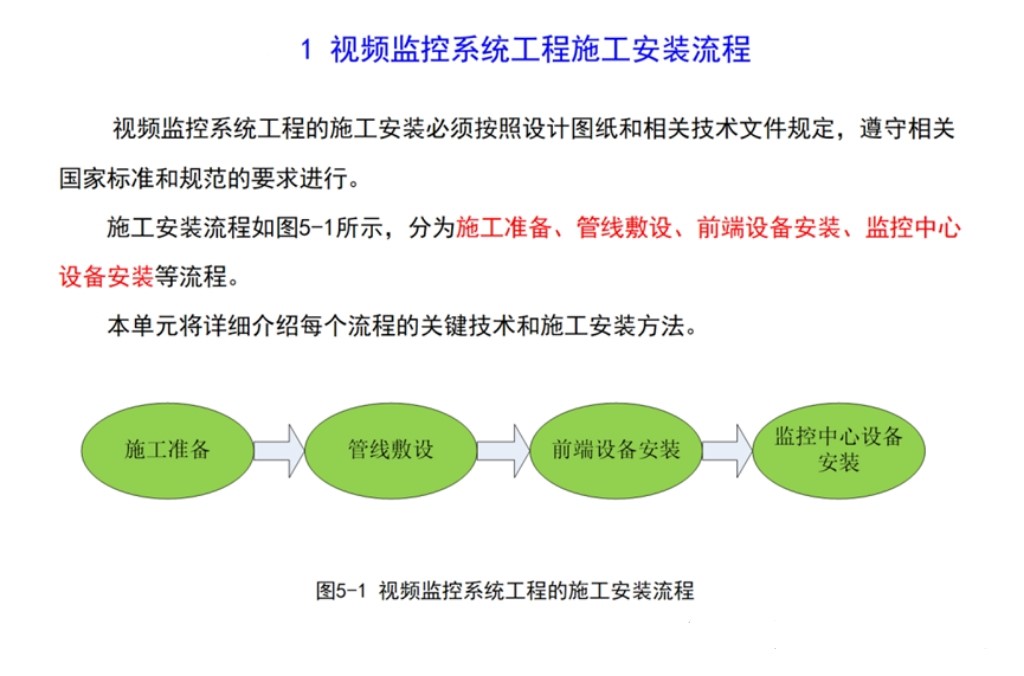

2、视频监控系统工程施工安装准备

1、工程施工安装应满足的条件

视频监控系统工程的施工安装应满足下列条件:

1）.设计文件和施工图纸应准备齐全，并且这些文件和图纸必须是已经会审和批准过的。

2）.甲方、监理方、乙方等单位的施工安装人员必须认真熟悉施工图纸及有关资料，包括工程特点、施工方案、工艺要求、施工质量标准等，开工前必须举行各方参加的技术交底会。

3）.器材和物品必须准备齐全，满足连续施工和阶段施工的要求。器材包括设备、仪器、器材、机具、工具、辅材、机械设备等，如果出现材料短缺，就会影响工期，严重时甚至造成停工，增加施工与安装的直接成本。

4）.大型复杂工程，需要在现场安排专门的库房和管理人员，准备对讲机等通信工具

2、施工安装前的准备工作

1）.在工程施工前必须对施工区域的有关情况进行检查，符合条件才能开始施工。

如果发现存在影响施工的问题时，应以书面方式及时通知甲方或者施工方清理和完善。

2）.施工前检查项目和主要内容如下:

1)检查建筑物施工区域内的现场情况和预留管件情况。

2)检查施工中使用道路及占有道路情况。

3)检查在室外立杆安装摄像机情况。

4)检查敷设电缆管道和直埋电缆的路由状况，并对全部管道路由和出口位置做出明显标记。

5)提前清除障碍，安全施工。

6)实际检查监控区域电磁环境和自然环境条件。

7)制定详细的施工计划和预案，降低施工成本。

3）.施工前应对工程使用的材料、部件和设备进行检查

在实际施工中，经常出现“把豆腐叫成肉的价格”现象，因此施工前对材料、部件和设备进行检查非常重要，因为施工现场往往远离乙方库房，如果出现短缺或者坏件，将直接影响施工进度和工期，降低施工效率，增加运费和管理费等工程费用。

1)按照施工材料表对材料进行清点、分类。

2)各种部件、设备的规格、型号和数量应符合设计要求。

3)产品外观应完整、无损伤和任何变形。

4)有源设备均应通电检查各项功能。

4）.施工中应做好隐蔽工程的随工验收，并做好记录。

隐蔽工程包括吊顶上、地板下、桥架内安装的线缆，在施工安装时必须规范安装，并且随时照相和做好记录，提前通知甲方和监理方随工验收。妥善保管隐蔽工程照片和记录，作为竣工资料，交给甲方长期保存。

5）视频监控系统前端设备的安装

1前端设备安装的一般规定

1.前端设备安装前应按下列要求进行检查:

1)将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装2)检查云台的水平、垂直转动角度，并根据设计要求定准云台转动起点方向。

3)检查摄像机防护套的雨刷功能动作。

4)检查摄像机在防护罩内的紧固情况。

5)检查摄像机座与支架或云台的安装尺寸。

6)对数字式(或网络型)摄像机，安装前还需按要求设置网络参数、管理参数。

7)检查云台控制解码器的设置是否正确，是否能够正确传送与接收控制信号。

2.摄像机的安装应符合下列规定:

1)在搬动、安装摄像机过程中，不得打开镜头盖。

2)在高压带电设备附近安装摄像机时，应根据带电设备的要求确定安全距离。

3)在强电磁干扰环境下，摄像机的安装应与地面绝缘隔离。

4)在满足监视目标视场范围要求的条件下，其安装高度:室内离地不宜低于2.5m;室外离地不宜低于3.5m。

5)摄像机及其配套设备安装应牢固稳定，运转应灵活。应避免破坏，并与周边环境相协调。

6)从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动，摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。

7)摄像机的信号线与电源线应分别引入，外露部分用护管保护。8)先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。

9)当摄像机在室外安装时，应检查其防雨、防尘、防潮的设施是否合格。

10)电梯厢内的摄像机应安装在箱门上方的左侧或右侧，并能有效监视电梯厢内乘员面部特征。

3.支架、云台、控制解码器的安装应符合下列规定:

1)根据设计要求安装好支架，确认摄像机、云台与其配套部件的安装位置合适。

2)解码器固定安装在建筑物或支架上，留有检修空间，不能影响云台、摄像机的转动。

3)云台安装好后，检查云台转动是否正常，确认无误后，根据设计要求锁定云台的起点、终点。

4)检查确认解码器、云台、摄像机联动工作是否正常。

5)当云台、解码器在室外安装时，应检查其防雨、防尘、防潮的设施是否合格。

4.声音采集和报警控制设备在室外安装时，应检查其防雨、防尘、防潮的设施是否合格。

5.视频编码设备的安装应符合下列规定:

1)确认视频编码设备和其配套部件的安装位置符合设计要求。

2)视频编码设备宜安装在室内设备箱内，应采取通风与防尘措施。如果必须安装在室外时，应将视频编码设备安装在具备防雨、防尘、通风、防盗措施的设备箱内。

3)视频编码设备固定安装在设备箱内，应留有线缆安装空间与检修空间，在不影响设备各种连接线缆的情况下，分类安放并固定线缆。

4)检查确认视频编码设备工作正常，输入、输出信号正确，且满足设计要求。

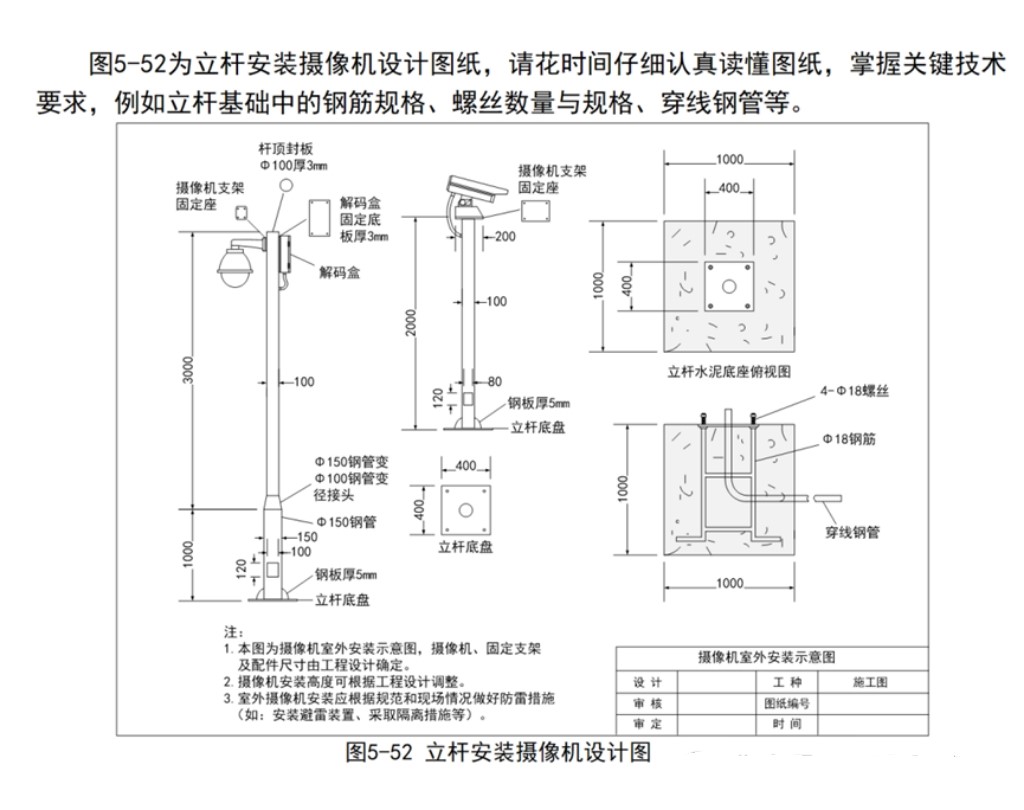

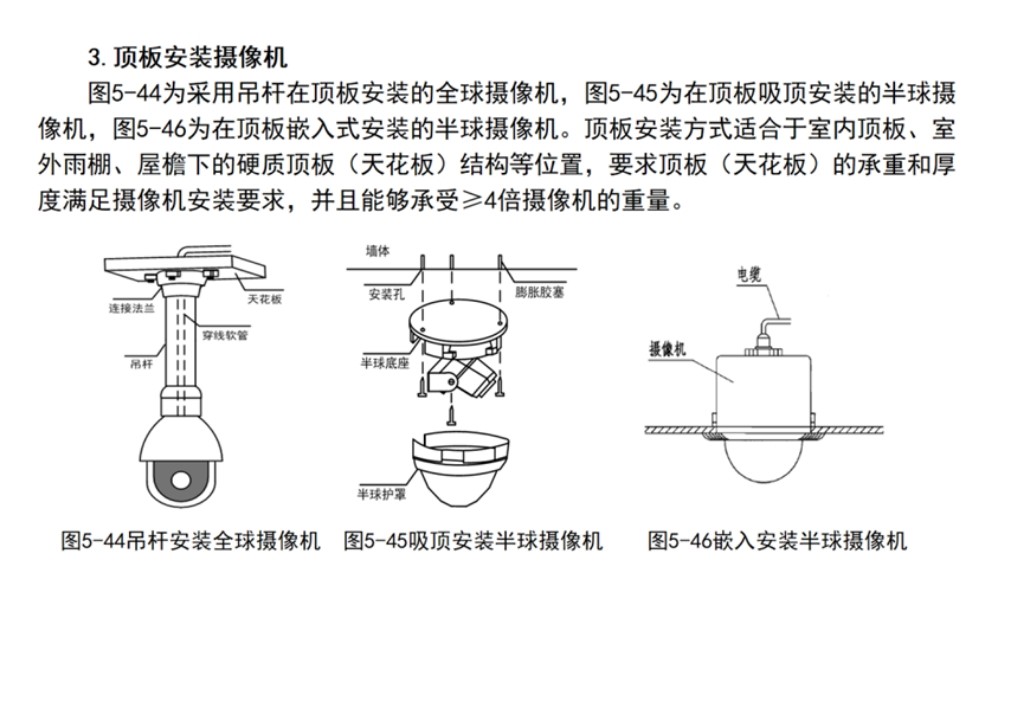

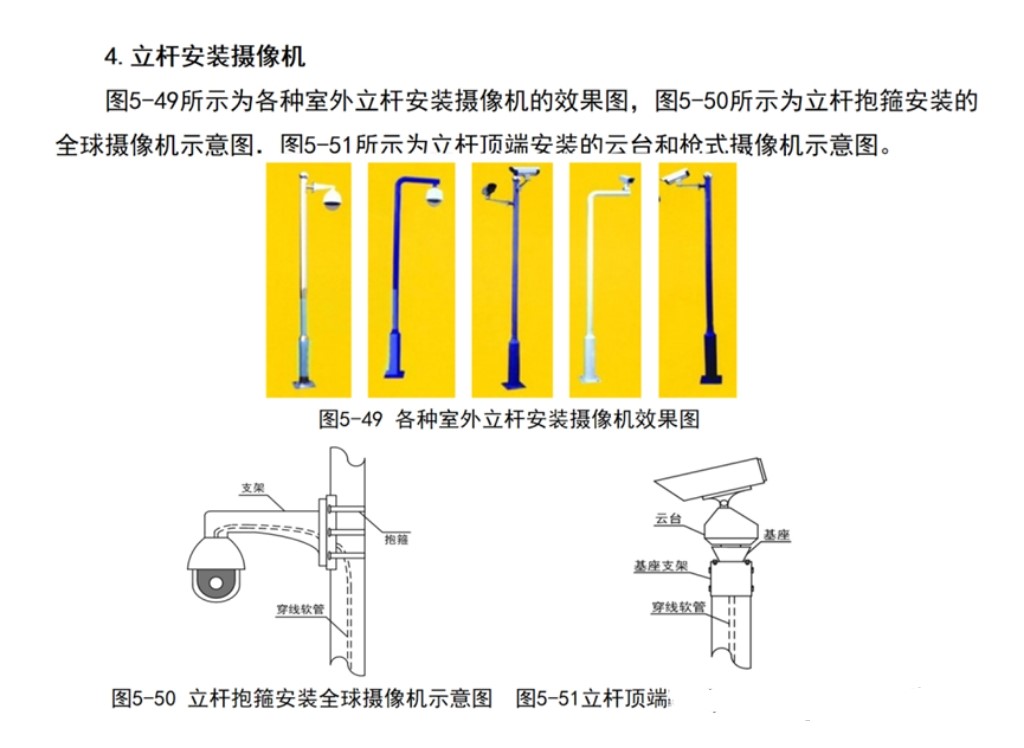

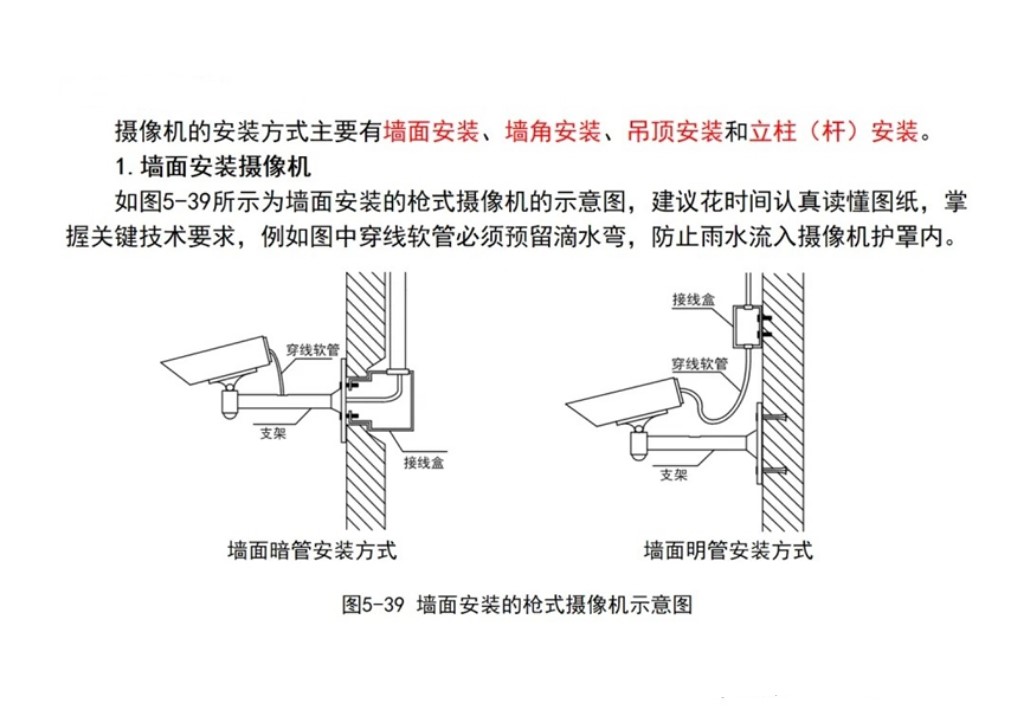

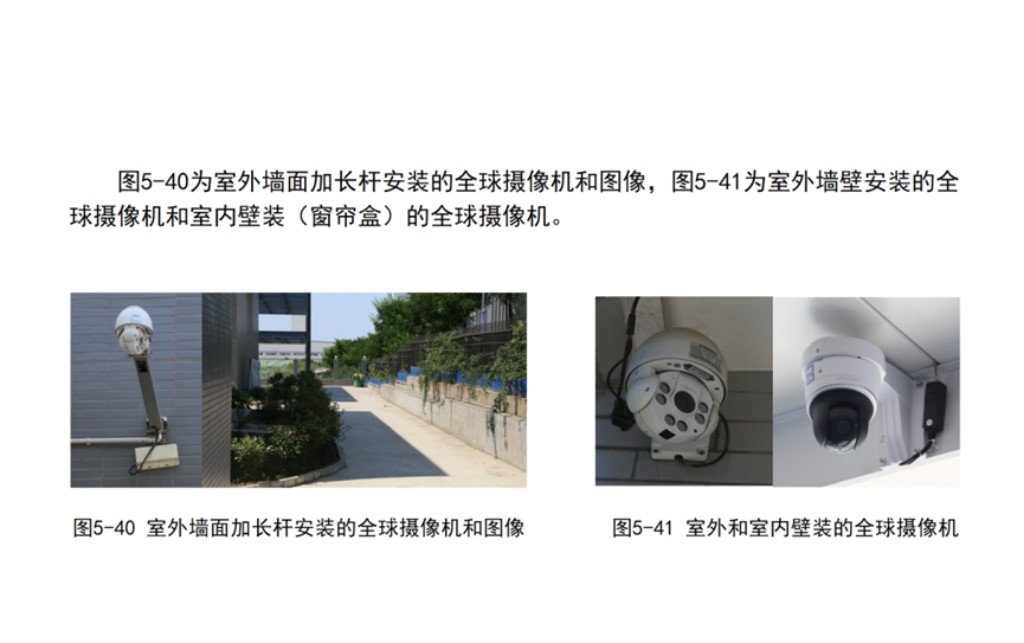

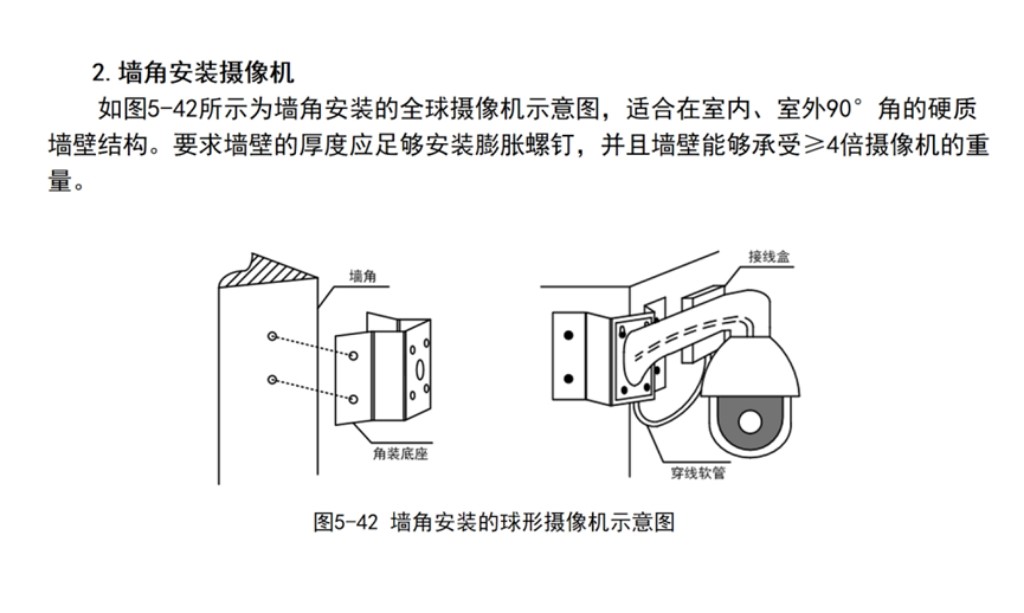

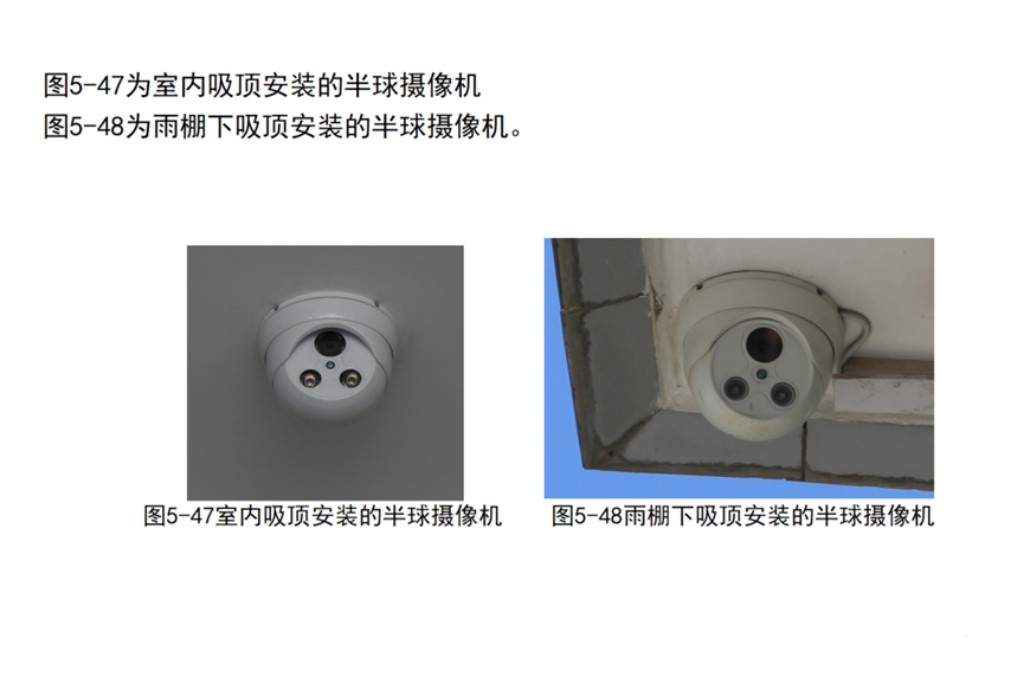

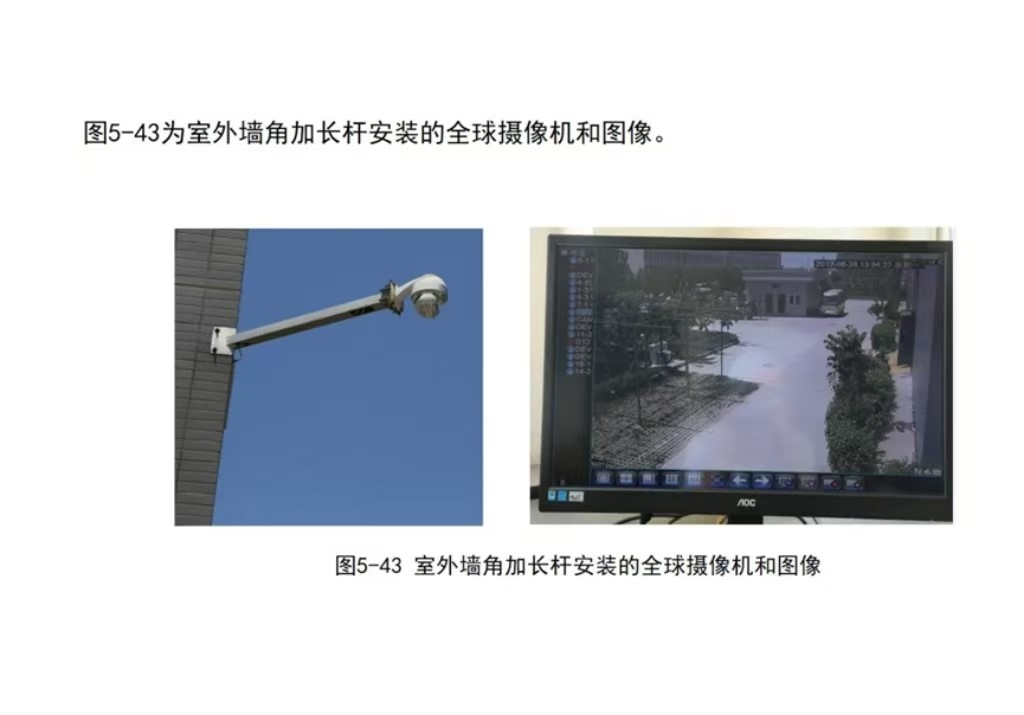

3、摄像机的安装

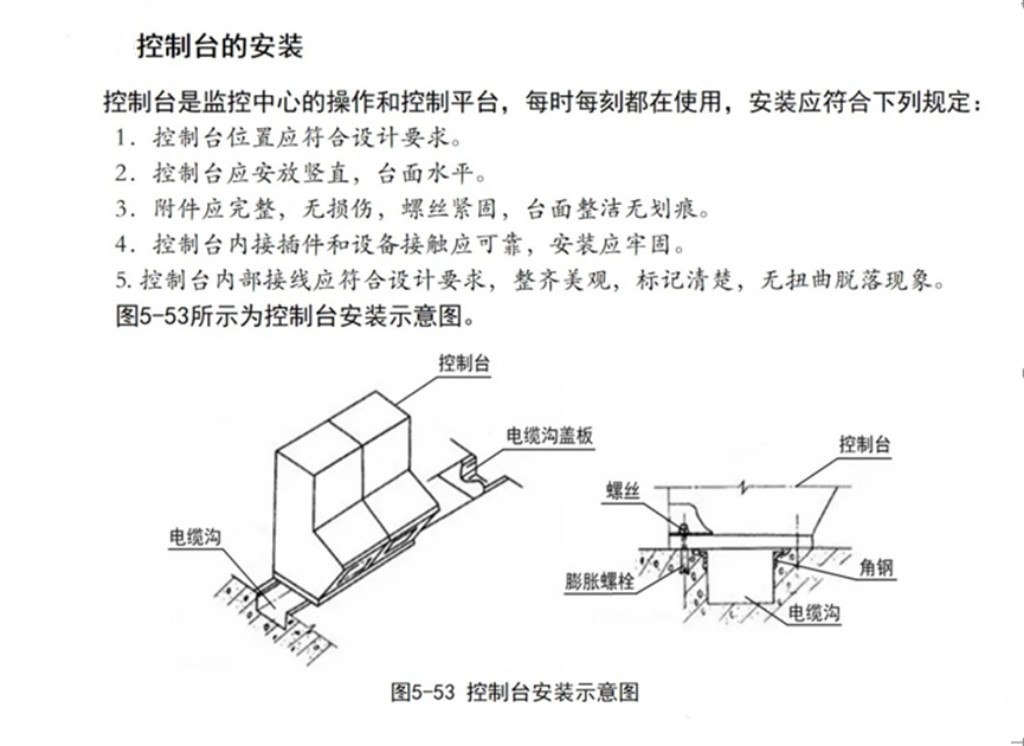

4、监控中心的设备安装

4.1机架与机柜的安装

机架与机柜的安装是监控中心的主要工作之一，必须符合下列规定:

1.安装位置应符合设计要求。

2.机架、机柜的底座应与地面固定。

3.安装应竖直平稳，垂直偏差不得超过1%0。

4.几个机架或机柜并排在一起，面板应在同一平面上并与基准线平行，前、后偏差不得大于3mm;两个机架或机柜中间缝隙不得大于3mm。对于相互有一定间隔而排成一列的设备，其面板前、后偏差不得大于5mm。一般需要先放线，然后按照划线进行设备就位。

5.机架或机柜内的设备、部件的安装，应在机架或机柜定位完毕并加固后进行，安装在机架或机柜内的设备应牢固端正。

6.机架或机柜上的固定螺丝、垫片和弹簧垫圈均应按要求紧固，不得遗漏。

7.全部机架或机柜必须可靠接地。不起与接地排可靠连接。

4.2监控中心线缆的敷设

布线设计和规划，一般应符合下列规定:

1.采用地槽或墙槽时，电缆应从机架、机柜和控制台底部引入，将电缆顺着所盘方向理直，按电缆的排列次序放入槽内，拐弯处应符合电缆曲率半径要求。

2.电缆离开机架、机柜和控制台时，应在距起弯点10mm处成捆绑扎，根据电缆的数量应每隔100mm~200mm绑扎一次。

3.采用架槽时，架槽宜每隔一定距离留出线口。电缆由出线口从机架、机柜上方引入，在引入机架、机柜时，应成捆绑扎。4.采用电缆走道时，电缆应从机架、机柜上方引入，并应在每个梯铁上进行绑扎5.采用活动地板时，电缆在地板下宜有序布放，并应顺直无扭绞，在引入机架、机柜和控制台处还应成捆绑扎。

6.在敷设的电缆两端应留适度余量，并标示明显的永久性标记。

7.引入、引出建筑物的线缆，在出入口处应加装防水套，向上引入、引出的线缆，在出入口处还应做滴水湾，其弯度不得小于线缆的最小弯曲半径。线缆沿墙自上、下引入、引出时应设支持物。线缆应固定或者绑扎在支持物上，支持物的间隔距离不宜大于1m。

8.监控中心的光缆在走道上敷设时，光端机上的光缆宜预留10m;余缆盘成圈后妥善放置。光缆至光端机的光纤连接器的耦合工艺，应严格按有关要求进行。

4.3计算机与存储设备的安装和调试

监控中心的控制计算机、硬盘录像机和存储设备是最关键的核心设备，需要每周7天，每天24小时连续运行，安装与调试非常重要，一般应符合下列规定:

1.设备宜安装在专用机架和机柜内，一般都是嵌入式安装的。

2.设备操作面板前的空间不得小于0.8m，设备四周的空间间隙应保证良好的通风和散热。

3.设备连接端口用于插接线缆的空间不得小于0.2m。

4.设备之间的信号线、控制线的连接正确无误。

5.应根据设计要求，对计算机和设备的硬盘空间进行分区，并安装相应的操控系统、控制和管理软件。

6.应根据设计要求对软件系统进行配置，系统功能应完整。7.网络附属存储(NAS)、存储域网络(SAN)系统或其它存储设备安装时，应满足承重、散热、通风等要求。

4.4监视器的安装

大型监控中心一般都有专业监视器或者电视墙，监视器可以自行安装和调试，电视墙一般委托专业公司进行安装与调试。下面我们简单介绍监视器的安装注意事项和一般规定:

1.监视器的安装位置应使屏幕不受外来光直射，如不能避免时，应加窗帘遮挡。

2.监视器可装设在固定的机架和机柜上，也可装设在控制台或者操作柜上，应满足承重、散热、通风等要求。

3.监视器的外部可调节部分，应暴露在便于操作的位置，并可加保护盖。

4.监视器的板卡、接头等部位的连接应紧密、牢靠。

4.5视频监控系统的联动测试

视频监控系统设备安装完毕后，必须进行联调联试，及时发现和维修安装中出现的问题，保证系统安全稳定运行，一般应进行下面几项工作。

1.设备与线缆安装、连接完成后，应联调系统功能。

2.联调中应记录测试环境、技术条件、测试结果。

3.联调各项硬/软件技术指标、功能的完整性、可用性。

4.应测试与其它系统的联动性。

4.6视频监控系统的供电与接地

1.视频监控中心应配置不间断电源，在市电停电的情况下，电池组能够满足8小时的工作需要。

2.摄像机等前端设备宜采用集中供电。保证在市电停电的情况下，监控系统能够继续工作。

3.所有设备的接地电阻应进行测量，经测量达不到设计要求时，应采取措施使其

满足设计要求。一般单独接地电阻≤4欧姆，联合接地电阻≤1欧姆。

4.监控中心内接地母线的走向、规格应符合设计要求。施工时应符合下列规定:1)接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光滑无毛刺，绝缘线的绝缘层不得有老化龟裂现象。

2)接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端正。

3)电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线应绑扎在横档上。

5.监控系统的防雷接地安装应严格按设计要求施工。接地安装应与土建施工同时进行。
